DAB-Modul GVM140X

Ein kostengünstiges DAB/DAB+/DMB-A/FM-RDS Empfängermodul

DAB-Modul GVM140X

Merkmale

  • Kostengünstig, minimale Anzahl externer Komponenten
  • Integrierter 32-Bit-RISC-Prozessor
  • Kompaktes Design (42 mm × 30 mm)
  • Niedriger Stromverbrauch
  • Höchste HF-Empfindlichkeit

Anwendungen

  • Portable DAB/DAB+-Empfänger
  • Kabellose Lautsprecher mit DAB+
  • Hifi-Anlagen
  • Basis für kundenspezifische Entwicklungen mit den GL314X-SoCs

Beschreibung

Mit den DAB-Modulen der GVM140X-Serie kommt der koreanische Chip-Hersteller Glovane der wachsenden Nachfrage nach kostengünstigen Empfängermodulen entgegen, mit denen sich auf einfachste Weise und mit minimaler Außenbeschaltung hochwertige portable und stationäre DAB-Empfänger herstellen lassen. Die Module basieren auf den untereinander pinkompatiblen DAB-Chips der GL314X-Serie und erben damit alle Eigenschaften dieser SoCs.

Zur GVM140X-Serie gehören:

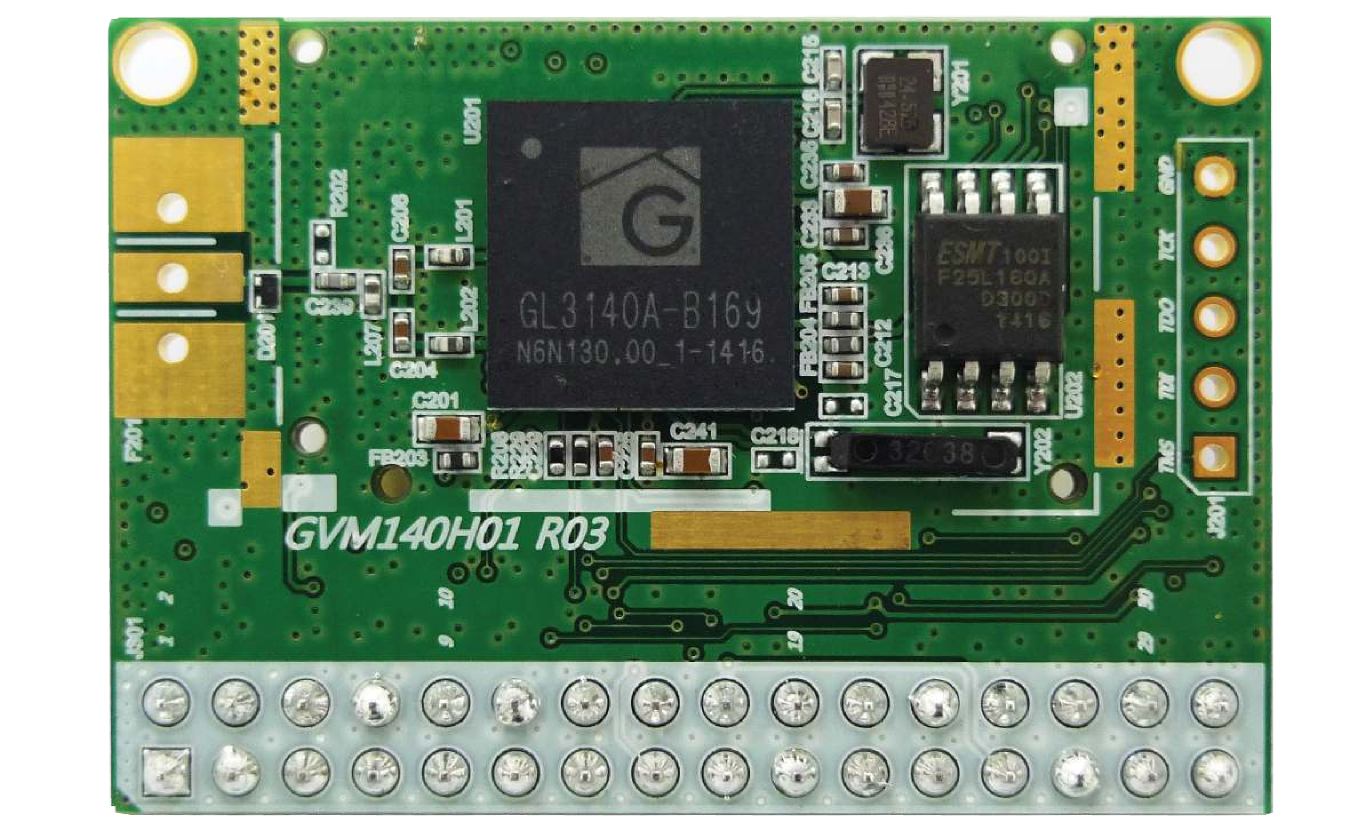

Master-Modul GVM140H01
Dieses Modul ist für Geräte bestimmt, bei denen die Gesamtfunktionalität klar von der Radiofunktion dominiert wird.
Slave-Modul GVM140S01
Dieses Modul wird in Multifunktionsgeräten eingesetzt, die über einen eigenen Controller verfügen, von dem aus auch das DAB-Modul gesteuert wird.

bd-gvm140x.svg

Abbildung 1: Blockschaltbilder des Master-Moduls, GVM140H01, und des Slave-Moduls, GVM140S01.

Zum Angebot von Glovane gehören neben dem eigentlichen Modul und dem zugehörigen Entwicklungssystem auch Entwicklungsdienstleistungen zu kundenspezifischen Hard- und Softwareanpassungen.

Entwicklungssystem


Abbildung 2: Das Entwicklungssystem zum GVM140H01-Modul ist bereits ein komplettes Radio.

Das Entwicklungssystem des GVM140X demonstriert die Funktion des Moduls und gestattet über den USB-Port den Zugriff auf das Application-Interface. Zugleich ist es bereits ein eigenständiges batteriebetriebenes Gerät mit eingebauten Lautsprechern, das in der täglichen Anwendung die Evaluierung des Moduls erlaubt.

Das Entwicklungssystem demonstriert eindrucksvoll, mit wie wenig externen Komponenten ein kompletter DAB+/FM-Empfänger aufgebaut werden kann.

Glovane

Mit dem preisgünstigen Empfängermodul GVM140X wird der Bau von DAB/DAB+-Radios zum Kinderspiel.

Glovane
