Redundantes GPS-Frequenznormal mit zwei mal acht Ausgängen
Mit je acht 10-MHz- und 1-PPS-Ausgängen ist das OTS 731-2G ideal für den Betrieb an Rundfunksendestandorten mit mehreren Sendern geeignet. Bis zu acht Sender bzw. Überwachungsgeräte können mit einem Frequenznormal zuverlässig synchronisiert werden.

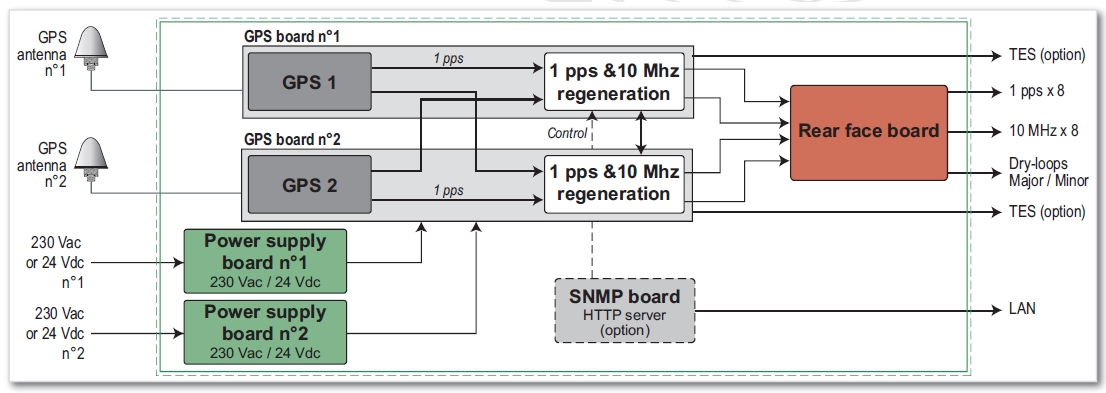

Abbildung 1: Blockschaltbild des OTS 731-2G
Durch die Kombination eines hochwertigen OCXO mit excellentem Phasenrauschen und guter Langzeitstabilität mit den schnell synchronisierenden GPS-Empfängern werden alle im Rundfunkbereich an Frequenznormale gestellten Anforderungen erfüllt. Durch seine ausgefeilte redundante Architektur (vgl. Abbildung 1) ist der OTS 731-2G eines der zuverlässigsten Geräte seiner Klasse. Jedes der beiden Oszillator-Module empfängt gleichzeitig die Synchronisationsdaten von zwei GPS-Empfängern. So kann der Ausfall jeder Komponente des Systems (Antenne, GPS-Empfänger, Oszillator-Modul, Netzteil) vollautomatisch kompensiert werden, ohne dass es zu irgendeiner Beeinträchtigung der Ausgangssignale kommt.
Das Gerät kann über ein Webinterface, über FTP, SNMP oder ferngesteuert und fernüberwacht werden oder lokal über seine serielle Schnittstelle und eine PC-Software konfiguriert werden.
Durch im laufenden Betrieb ohne Werkzeug austauschbare Plug-in-Module werden Wartungskosten minimiert.
Abbildung 2: Rückseite des Gerätes mit 16 Referenzausgängen, zwei GPS-Antenneneingängen und Schnittstellen zur Fernüberwachung
Das OTS 731-2G ist ein GPS-diszipliniertes Frequenznormal mit acht 10-MHz- und acht 1-PPS-Ausgängen mit redundantem Netzteil, redundantem GPS-Empfänger und SNMP-Überwachung.
ACTIA Telecom
